Системы возбуждения синхронных микро- мини- малых ГЭС от компании «Тотал Автомейшн Груп»

Система возбуждения предназначена для питания обмотки возбуждения гидрогенератора автоматически регулируемым постоянным током в нормальных и аварийных режимах работы генератора.
Нами разработаны системы возбуждения двух типов: тиристорные серии TA-TES (непосредственная подача тока возбуждения в ротор, номинальный выпрямленный ток до 2000А) и электронные серии TA-EES (номинальный ток до 40А) — для управления электромашинным или бесщёточным возбудителем.
Системы возбуждения поставляются как независимый элемент и интегрируются в существующую схему управления генератором.

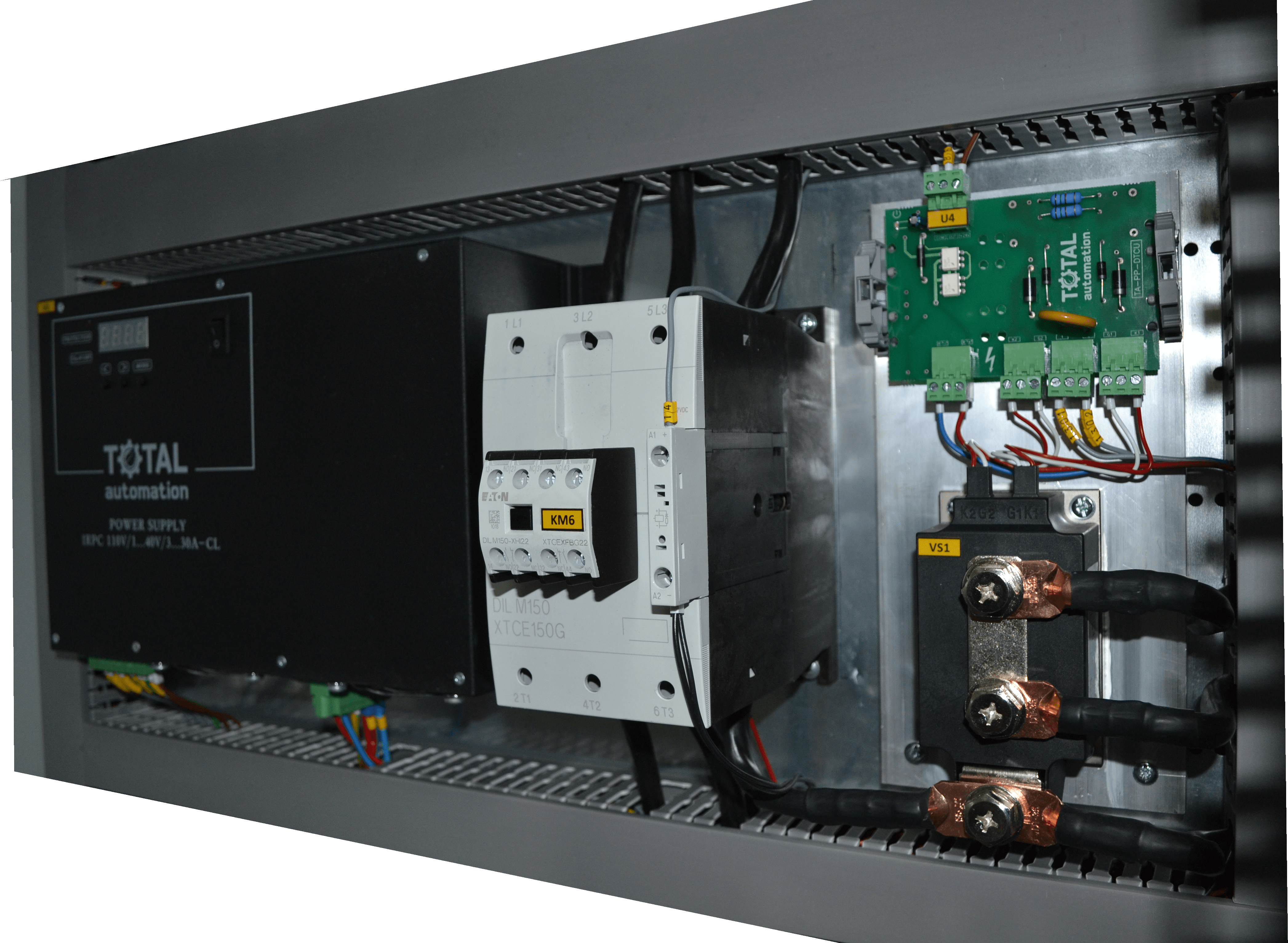

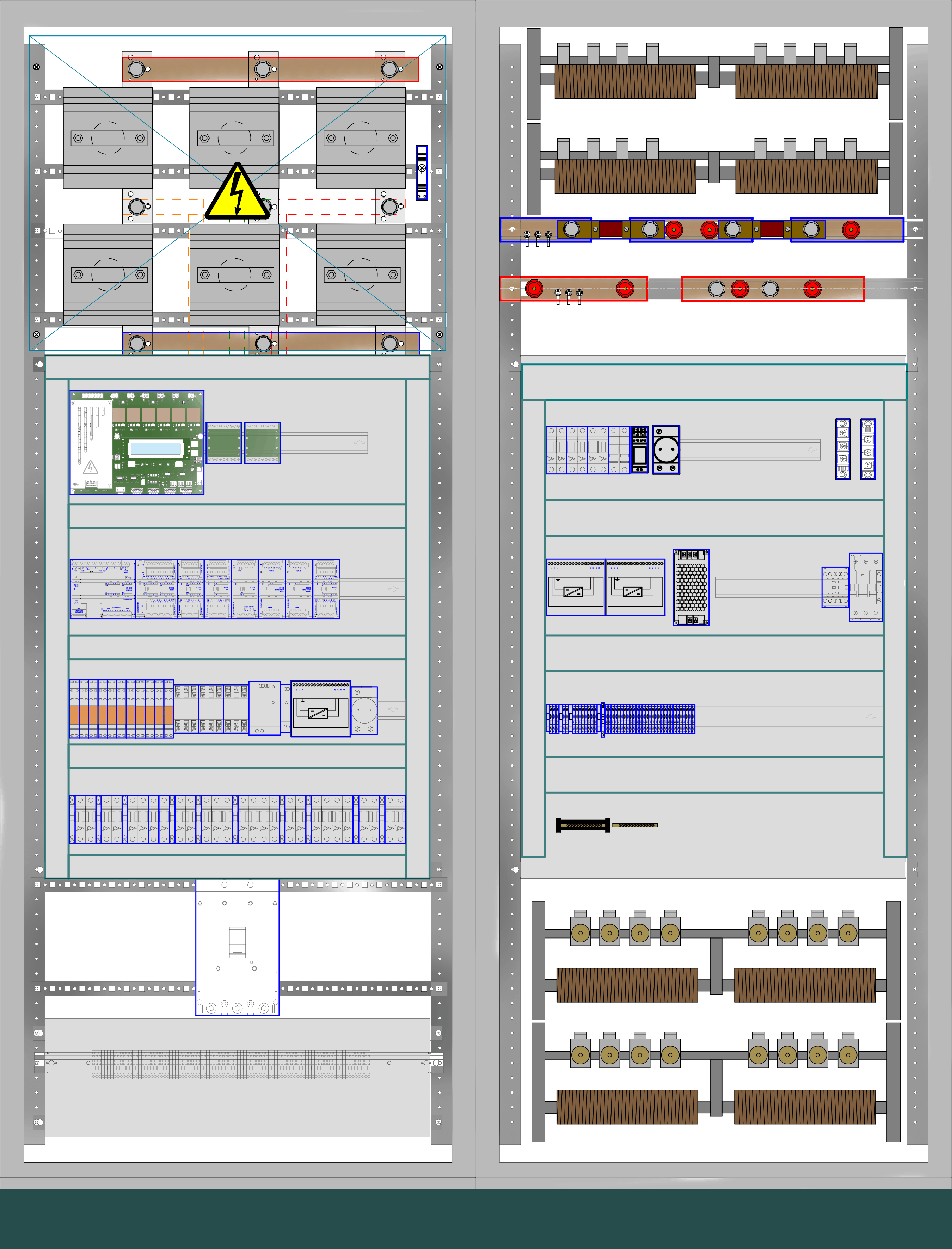

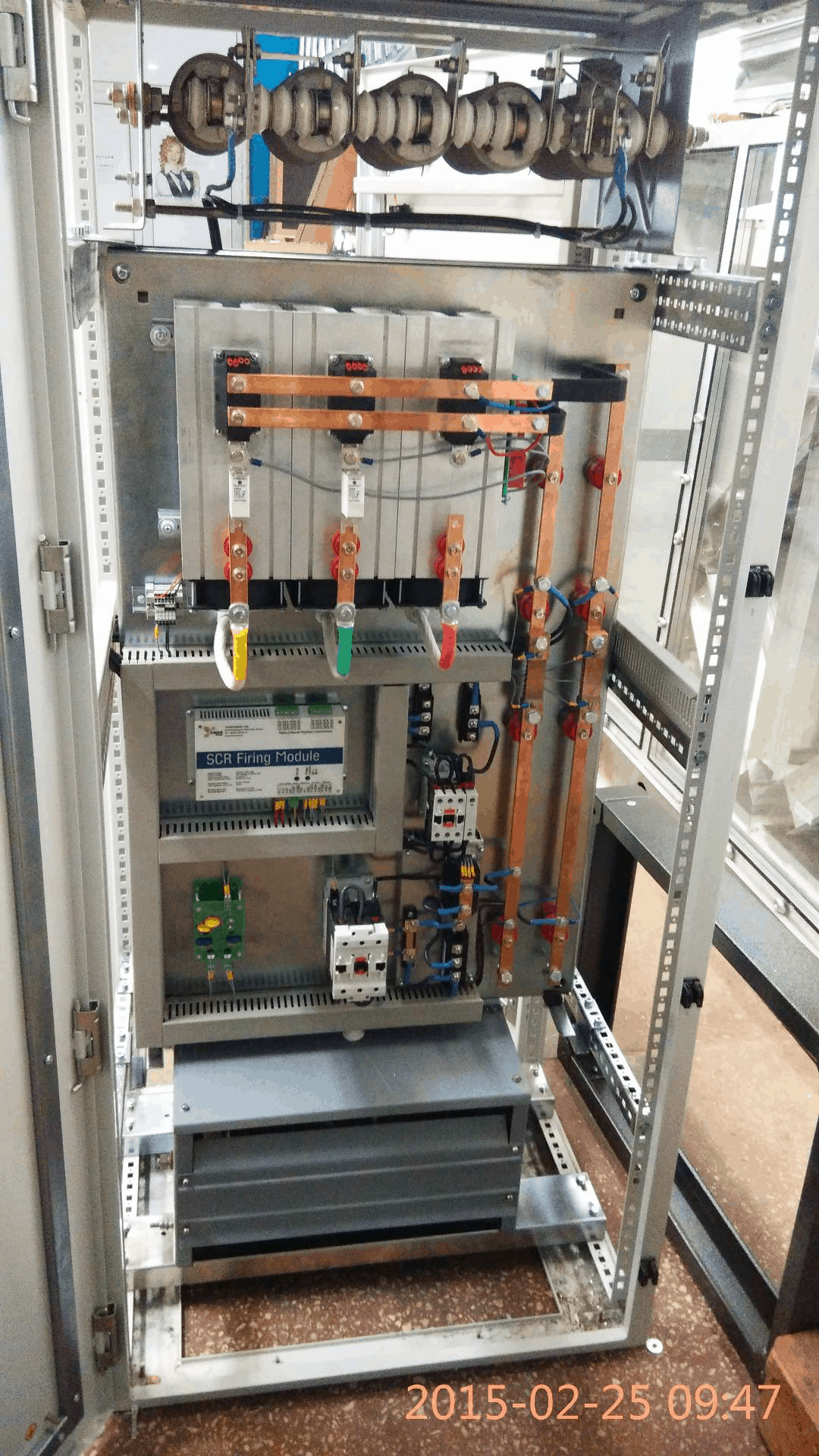

Конструктивно тиристорная система возбуждения состоит из двух напольных шкафов двухстороннего использования: шкаф тиристорного преобразователя (содержит сам тиристорный преобразователь, систему управления и защит, источники питания и вспомогательное оборудование), и шкаф силовой коммутационной аппаратуры (содержит аппаратуру гашения поля, устройство начального возбуждения, тиристорный разрядник и вспомогательное оборудования), также устанавливается согласующий сухой трансформатор необходимого номинала. Электронная система возбуждения состоит только из одного напольного шкафа двухстороннего обслуживания. Тиристорные системы отличаются лишь более сложной силовой частью.
Системы построены на базе промышленного программируемого логического контроллера (ПЛК) Siemens (Германия) и модулей расширения к нему, системы импульсно-фазового управления (СИФУ) тиристорами с поддержкой режима инвертирования собственной разработки или иных производителей, тиристоров ABB (Швейцария), высокоскоростного автоматического выключателя постоянного тока с дугогасящей решеткой Microelettrica Scientifica (Италия) и иных качественных вспомогательных комплектующих.

Функции, выполняемые системой возбуждения:
  • пуск генератора и подгонка напряжения генератора к напряжению сети;
  • работа генератора в энергосистеме, а также в автономном режимах, от холостого хода до номинальных и с перегрузкой, допускаемой для гидрогенератора;
  • поддержка режимов само- и точной- синхронизации генератора с сетью с дальнейшей выдачей сигнала на включение силового выключателя;
  • форсировка возбуждения или развозбуждение генератора при нарушениях в энергосистеме;
  • работу генератора при аварийных и переходных режимах, при резких изменениях нагрузки;
  • точная стабилизация напряжения генератора, тока генератора, поддержание главного выбранного регулируемого параметра (ток возбуждения, напряжение генератора, COS() генератора);
  • гашение поля ротора путем инвертирования через тиристоры при штатном останове и с отключением высокоскоростного выключателя постоянного тока с дугогасящей решеткой. При этом тиристорный разрядник всегда подключен к обмотке ротора;
  • начальное возбуждение генератора от сети постоянного напряжения ГЭС;
  • управление возбуждением, гашением возбуждения, изменением уставок, переключением режима регулирования способами: местное – с кнопок или человеко-машинного интерфейса HMI на панели системы возбуждения гидрогенератора; дистанционное – посредством команд на дискретные входы с главного щита управления; дистанционное – командами посредствам сетевого интерфейса от АСУТП;
  • ручной режим регулирования тока возбуждения от 0 до 2х номинального тока возбуждения.

Защиты реализованные в системе возбуждения:
  • контроль наличия тока возбуждения;
  • защита при неуспешном начальном возбуждении;
  • защита генератора от повышения напряжения статора более 1,2Uн;
  • форсировка возбуждения при снижении напряжения генератора ниже 0,8Uн с защитой от превышения длительности форсировки;
  • защита ротора от перенапряжений;
  • защита ротора от короткого замыкания на землю;
  • токовая отсечка при к.з. на стороне постоянного тока;
  • защита согласующего трансформатора возбуждения по токам в первичной обмотке (две ступени: МТЗ + ТО);
  • защита согласующего трансформатора возбуждения от повышения температуры;
  • защита при снижении частоты вращения на ходу;
  • защита от асинхронного хода (P/Q);
  • комплекс внутренних защит узлов системы возбуждения от перенапряжений и коротких замыканий;
  • ограничение тока возбуждения с токовременной характеристикой;
  • ограничение реактивной мощности генератора.

Мы выполняем комплексное исследование объекта и можем предложить оптимальную для Ваших условий эксплуатации систему возбуждения генератора, а также обеспечить качественное гарантийное и пост гарантийное обслуживание системы.
