Компанией «Тотал Автомейшн Груп» разработаны панели (щиты) управления генераторами (главный щит управления генератором — «ГЩУ»). ГЩУ является основой системы автоматического управления и защиты генератора.

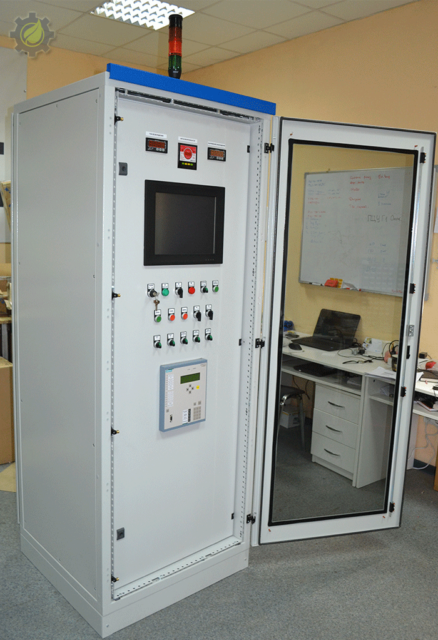

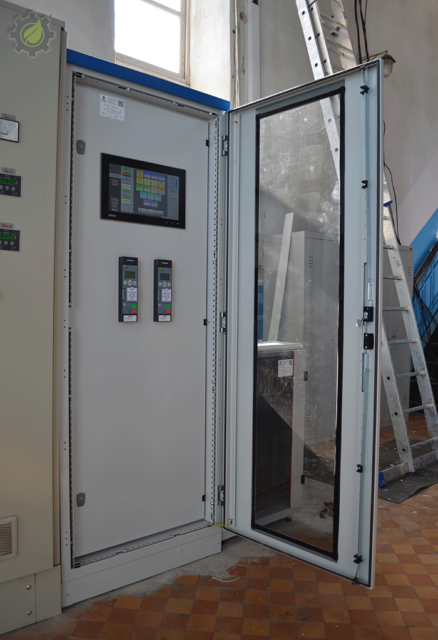

ГЩУ выполняется в виде металлического щита двухстороннего обслуживания, напольного исполнения, размерами 2000х800х800 с внутренней дверью и наружной прозрачной дверью из ударопрочного стекла.
Основой системы управления генератором является промышленный контроллер семейства Simatic S7 компании Siemens с набором модулей расширения аналоговых и дискретных сигналов. Вся необходимая информация о технологическом процессе отображается в удобном виде на большом сенсорном дисплее диагональю 15″.
ГЩУ является связующим звеном между системой возбуждения генератором и регулятором скорости, а также выполняет ряд других функций:
- Запуск и остановка генератора по нажатию кнопки «Пуск» и «Стоп»
- Автоматический запуск и остановка генератора по датчику уровня верхнего бьефа
- Автоматическая точная синхронизация генератора с сетью
- Ручная точная синхронизация генератора с сетью
- Ручной режим управления исполнительным оборудованием (система возбуждения, регулятор скорости турбины, силовой (вакуумный, масляный) выключатель)
- Контроль аварийных параметров работы генератора вне зависимости от выбранного режима управления
- Аварийный останов генератора при возникновении критических неисправностей (срабатывание электрических защит, пропадание внешнего питания)
- Штатный останов генератора при срабатывании некритических аварий
- Аварийная и предупредительная сигнализация
- Контроль температур обмоток статора
- Контроль температуры генераторного подшипника
- Контроль температуры подпятника
- Контроль температуры турбинного подшипника
- Контроль охлаждения подшипников
- Контроль уровня масла в маслованне генераторного подшипника
- Контроль наличия воды на крышке турбины и управление дренажным насосом
- Управление мусороочистительной машиной
- Управление затворами генератора
- Контроль тока и напряжения возбуждения
- Выбор регулируемого параметра для системы возбуждения (ток возбуждения, реактивная мощность, напряжение генератора)
- Контроль скорости вращения турбины
- Контроль положения направляющего аппарата и лопастей турбины
- Контроль вибрации турбины
- Адаптивное изменение точки холостого хода в зависимости от перепада
- Реализация режима работы на выделенную нагрузку либо на собственные нужды
В составе ГЩУ также применяется микропроцессорное устройство защиты генератора линейки Siprotec (Siemens), пришедшее на замену старым элементам РЗА.
Для основной и резервных защит генератора применяется микропроцессорное устройство линейки Siprotec 7UM62. В том случае, когда не требуется дифференциальная защита генератора (либо блока генератор-трансформатор) применяются устройства серии 7SJ80.
Связь между центральный контроллером и устройством защит может быть выполнена с помощью Profibus-DP либо Modbus RTU.
Таким образом состояние всех защит и неисправностей в системе предоставляются обслуживающему персоналу на экране сенсорной панели управления, либо могут быть выведены на центральную SCADA систему.
